Baramedrau
|
Rhif: XD-TOF -05 d |
Moethus<15,000 lux |
|
Datrysiad onglog: 0.1 gradd /0.3 gradd |
Power2 w max |
|
Gwall cywirdeb: ± 30mm |
Gwall mesur: ± 30 mm |
|
Technoleg Mesur TOF |
Foltedd potensial gweithio: dc12v -28 v |
|
Ffrâm Amledd Sganio: 15 Hz/30 Hz |
Mae'r amgylchedd yn cael ei sganio'n awtomatig i gynhyrchu ardaloedd |
|
Lefel Diogelwch Laser: 905nm Dosbarth I. |
Ardal rhybuddio: 3 |
|
3 rhanbarth / 16 grŵp * 3 rhanbarth |
|
Manteision Cynnyrch
Diagram meddalwedd
Ystod sganio/myfyrio
Disgrifiad o'r Cynnyrch
1. Amddiffyn llewyrch<15,000 lux
2. Rhyngwyneb: i/o
3. Gellir gosod parthau amddiffyn lluosog
4. Parthau rhybuddio y gellir eu golygu: 3
5. yn seiliedig ar dechnoleg mesur pwls TOF
6. Gallu mesur pellter hyd at 5 metr ac 20 metr
7. Technoleg diogelwch llygaid
Maint y Cynnyrch
Ategolion a rhyngwynebau offer

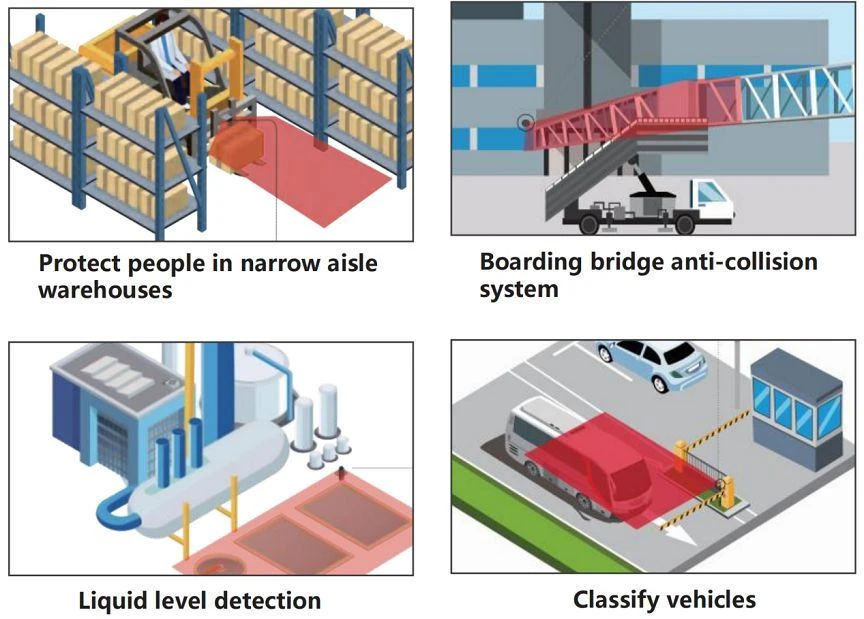

Ngheisiadau

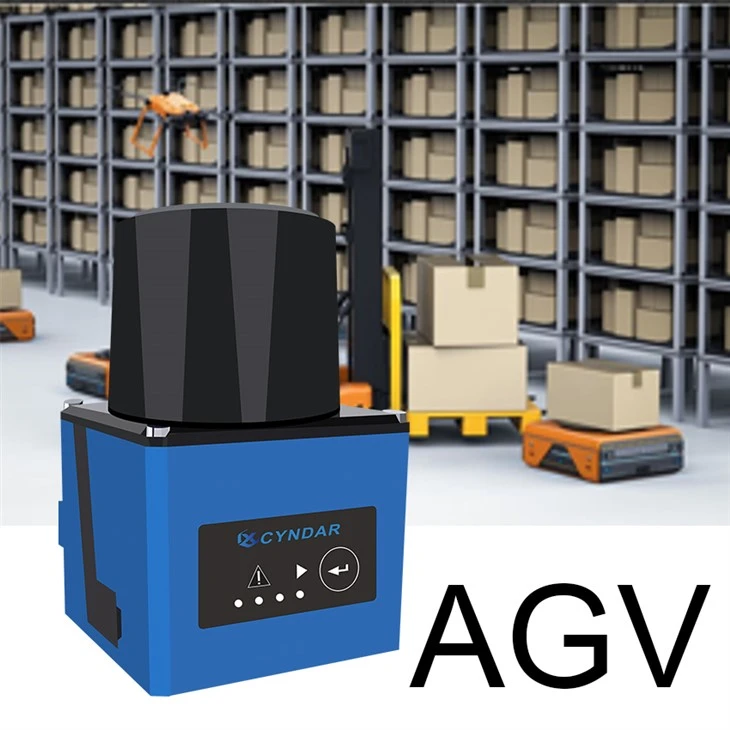

Achos Cais o XD-TOF -05 D Radar laser diogelwch mewn osgoi rhwystrau AGV
Integreiddiodd cwmni warysau a logisteg yr XD-TOF -05 D Radar laser diogelwch i mewn i system llywio AGV i gyflawni osgoi rhwystrau deinamig a diogelwch diogelwch . Mae angen i'r AGV ddelio â golygfeydd fel pobl sy'n cerdded drwodd a phentyrru dros dro mewn amgylcheddau traddodiadol}}}}} cywirdeb .
Datrysiad Technegol:
Amddiffyniad haenog aml-ardal
Rhannwch 3 haen o ardaloedd amddiffyn trwy feddalwedd cyfluniad: Mae'r ardal rhybuddio melyn (ystod 2m) yn sbarduno signal arafu; Mae'r ardal brecio coch (ystod 1m) yn sbarduno stop brys trwy'r signal allbwn OSSD; Mae'r ardal pontio oren (1 . 5m) yn actifadu'r larwm sain a golau.
Darllediad ongl lydan 270 gradd
Gan ddefnyddio ongl sganio 270 gradd y radar a 0 . 1 gradd cydraniad uchel, cyflawnir canfod rhwystrau i gyfeiriad ac ochr yr AGV er mwyn osgoi camfarn a achosir gan strwythurau cul fel ffyrc fforch godi.
Effaith Gweithredu:
Mae amser ymateb yn cael ei fyrhau i 134ms (amledd sganio 30Hz), 60% yn uwch na'r system wreiddiol1;
Yn cefnogi gweithrediad mewn gradd -10 ~ amgylchedd gradd 55, sy'n addas ar gyfer storio oer a gweithdai tymheredd uchel;
Pasiwyd ardystiad diogelwch laser Dosbarth I, cwrdd â gofynion diogelwch cydweithredu peiriant dynol mewn senarios diwydiannol .
Mae'r datrysiad yn cynhyrchu ardaloedd amddiffyn yn awtomatig trwy swyddogaeth hunan-ddysgu, gan leihau llwyth gwaith difa chwilod â llaw, ac mae'n gydnaws â rhyngwyneb rheoli NPN/PNP AGV, gan gyflawni cysylltiad di-dor â'r system PLC bresennol {.
