Baramedrau

Gwybodaeth Hanfodol

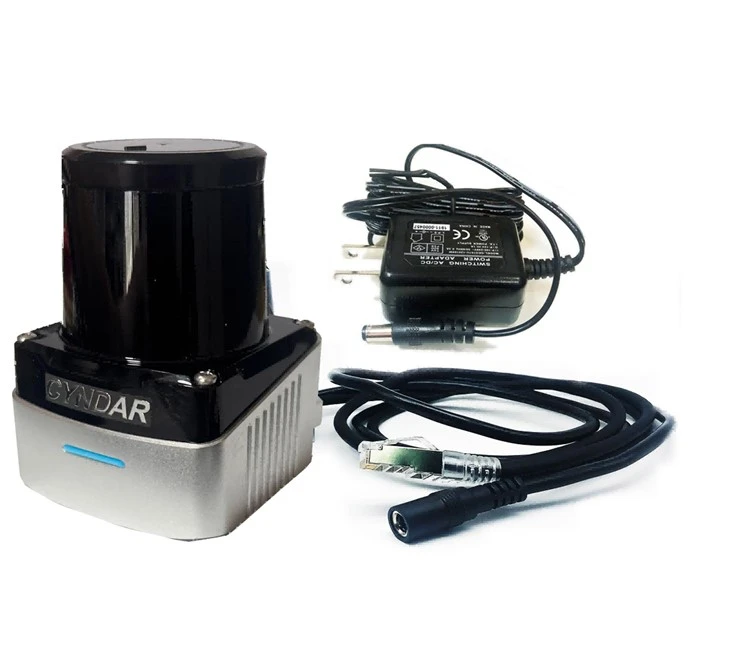

Enw'r Cynnyrch	XD-TOF -50 h LiDAR
fodelith	XD-TOF -50 h	XD-TOF -50 hp
Mesur Eiddo
Parth Canfod	0.1-50 m @ 90% Adlewyrchiad 0.1-20 m @ 10% Adlewyrchiad
manwl gywirdeb ailadroddadwyedd	± 20 mm
Cwmpas Sganio	280 gradd
datrysiad onglog	0.08 gradd /0.16 gradd /0.32 gradd	0.32 gradd
Cyfradd ffrâm sganio	50 H z	100 H z
nodwedd gyfredol-goleuo
Foltedd cyflenwi	Dc 9v -36 v
gweithio'n gyfredol	0.225a / 12 V (nodweddiadol)
ffynhonnell golau laser	905 nm Dosbarth I.

Cyndar


Arall
rhyngwyneb trosglwyddo data	E t he rnet 100ba se -tx
Amser Cychwyn	＜20 s
golau amgylchynol	<100000 l x
Tymheredd Gwaith	-10 gradd ~ 55 gradd
Tymheredd Storio	-30 gradd ~ 75 gradd
Bywyd Gwaith	5 mlynedd (Bywyd Modur)
lefelau amddiffyn	Ip67
maint	60 × 60 ×80 m m3
mhwysedd	148 g (ac eithrio cebl)

ff2ae7e06a18bff8a24fdd8821e7d2e

Manteision Cynnyrch

XD-TOF-50H

Ystod sganio/myfyrio

1) Angle Gweithredol: 280 gradd

2) Gwrth-Glare<10000lux

3) Ystod Canfod: 0.1-50 m

4) Goleuadau Gweithio: Dangosydd Pwer, Dangosydd Statws

5) Porthladd Allbwn: Allbwn Ethernet

6) Gradd gwrth-fowlio: IP67

Diagram meddalwedd

20250611202326

20250611202539

Ngheisiadau

Mae'r Radar Laser XD-TOF -50 h Laser yn defnyddio cynhyrchion aeddfed ac mae ganddo becyn SDK ar gyfer datblygiad eilaidd . trwy ddatblygiad eilaidd ac integreiddio meddalwedd, gellir cyflawni monitro cysylltiad fideo o dargedau a ganiateir gan radar yn gyntaf {{{4}, y system hon, cymharwch y system hon, a chymharwch y system hon, a chymharwch y system hon, y system hon, a chymharwch y system hon, y system hon, a chymharwch y system hon, y system hon, y system hon, y system hon, y system hon, y system hon, y system hon, yn cael ei chymryd Mae'r cyflymder canfod targed yn gyflym; Yn ail, gellir canfod targedau lluosog ar yr un pryd; Yn drydydd, mae amodau meteorolegol yn effeithio'n llai arno ac mae ganddo gywirdeb canfod uchel; Yn bedwerydd, mae'r system wedi'i digideiddio'n llawn, ei rhwydweithio, yn ddeallus, ac yn seiliedig ar wybodaeth .

Mae prif swyddogaethau'r system yn cynnwys: canfod a monitro targedau (pobl, cerbydau, llongau) o fewn ystod o 50m; canfod parhaus ddydd a nos; olrhain taflwybrau cynnig targed dynodedig; a marcio map targed .

Achos: System Llywio Cerbyd Arweiniol Awtomataidd Porthladd (AGV)
Disgrifiad Senario
Yn ystod y broses gludo cargo yn y porthladd, mae angen i'r cerbyd tywysedig awtomataidd (AGV) yrru a docio'n gywir mewn amgylchedd cymhleth i gyflawni cludiant cargo effeithlon . Gall y XD-TOF -50 h LiDAR ddarparu gwybodaeth am amgylchedd a llywio ac} cywir i AGV i sicrhau'r AGV i sicrhau'r AGV i sicrhau'r AGV i sicrhau'r

Dull Cais
The XD-TOF-50H LiDAR is installed on the AGV. The radar scans the surrounding environment of the AGV in real time to obtain the distance and position information of surrounding objects. The AGV control system builds a map based on the data collected by the radar, and calculates the current position and driving path of the AGV through an Algorithm . Wrth yrru, mae'r radar yn monitro newidiadau yn yr amgylchedd cyfagos yn barhaus ac yn addasu llwybr gyrru'r AGV mewn pryd er mwyn osgoi rhwystrau . ar yr un pryd, gellir dewis y datrysiad ongl radar fel graddau 1 . 08. gofynion cywirdeb.

Manteision Effaith
Cyflymder Ymateb Cyflym: Mae'r amser cychwyn radar yn llai nag 20 eiliad, a gall ddechrau gweithio mewn amser byr, gan ddarparu cefnogaeth ar gyfer cychwyn a gweithrediad cyflym AGV .
Bywyd Hir a Gweithrediad Sefydlog: Mae gan y radar fywyd gwaith o hyd at 5 mlynedd (oes modur), a all sicrhau gweithrediad sefydlog a dibynadwy yn ystod defnydd tymor hir a lleihau ymyrraeth cludo a achosir gan fethiant offer .
